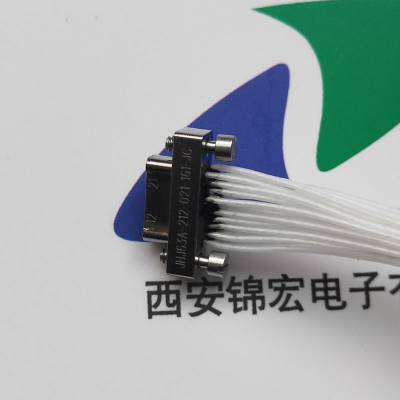

| 产品特性：小体积 | 品牌：锦宏牌 | 型号：J63A-212-021-161-JC |
| 种类：插头/插座 | 极数：21 | 额定电流：1A |
| 电压：250V | 颜色：银色 | 应用范围：通讯 |
| 工作频率：低频 | 接口类型：AC/DC | 形状：矩形 |
| 线长：按用户要求mm | 制作工艺：冷压 | 加工定制：是 |
| 特性：防潮 | 接触件材质：镀金 | 绝缘体材质：绝缘材料 |
| 芯数：21 | 针数：21 | 最小包装数：5只/包装 |
| 是否跨境货源：否 | 应用领域：***/航天 |
J63A基本压接系列/压接插头系列
西安锦宏电子有限公司 咨询电话 13519124299 余经理
配对产品的选择：
主 型 号 | 可 配 对 型 号 |
1 带锁紧螺钉压接插头 J62A-212-XXX-161-JC 2 带锁紧螺钉，尾罩压接插头 J63A-252-XXX-161-JC 3 带锁紧螺钉弯插柔性印制板插头 J63A-2E2-XXX-321-JC 4 跨骑式柔性贴装插头 J63A-212-XXX-121-JC | J63A-222-XXX-261-TH(垂直安装压接插座) |
J63A-242-XXX-261-TH（水平安装压接插座） | |
J63A-262-XXX-261-TH（带尾罩垂直安装压接插座） | |
J63A-282-XXX-261-TH（带尾罩水平安装压接插座） | |
J63A-2B2-XXX-221-TH（垂直表面贴装插座） | |
J63A-2B2-XXX-221-TH1（垂直表贴焊接安装插座） | |
J63A-2B2-XXX-221-SH(垂直表贴焊接安装插座) | |
J63A-2D2-XXX-221-TH(水平表面贴装插座) | |
J63A-2F2-XXX-431-TH（弯插印制板插座） | |
J63A-2H2-XXX-231-TH(垂直印制板插座) | |
J63A-222-XXX-221-TH（跨骑式柔性贴装插座） |
相关描述：
连接器为自由端，不安装，一般与带连接螺母的插座进行对接。
锁紧螺钉翻铆固定在外壳上，不可拆卸。
通常情况下应选用一字槽的锁紧螺钉（JC）,用小型一字螺丝刀即可拧紧，也可适用我公司生产的主用套筒型一字螺丝刀
当选用内六角螺钉锁紧（JC1）时，需要对边为1.27mm的内六角螺丝刀进行拧紧，用户可适用我公司生产的专用内六角螺丝刀。
执行标准：Q/LK20118-2007
产品压接导线截面积为0.035m㎡
未标注尺寸公差按±0.13
芯数：9 、15 、21 、25 、31、 37 、51 、65 、69
J63A-212-009-161-JC J63A-212-009-161-JC1 J63A-212-009-161-TH J63A-212-009-261-JC
J63A-212-009-261-JC1 J63A-212-009-261-TH J63A-212-015-161-JC J63A-212-015-161-JC1
J63A-212-015-161-TH J63A-212-015-261-JC J63A-212-015-261-JC1 J63A-212-015-261-TH
J63A-212-021-161-JC J63A-212-021-161-JC1 J63A-212-021-161-TH J63A-212-021-261-JC
J63A-212-021-261-JC1 J63A-212-021-261-TH J63A-212-025-161-JC J63A-212-025-161-JC1
J63A-212-025-161-TH J63A-212-025-261-JC J63A-212-025-261-JC1 J63A-212-025-261-TH
J63A-212-031-161-JC J63A-212-031-161-JC1 J63A-212-031-161-TH J63A-212-031-261-JC
J63A-212-031-261-JC1 J63A-212-031-261-TH J63A-212-037-161-JC J63A-212-037-161-JC1
J63A-212-037-161-TH J63A-212-037-261-JC J63A-212-037-261-JC1 J63A-212-037-261-TH
J63A-212-051-161-JC J63A-212-051-161-JC1 J63A-212-051-161-TH J63A-212-051-261-JC
J63A-212-051-261-JC1 J63A-212-051-261-TH J63A-212-065-161-JC J63A-212-065-161-JC1
J63A-212-065-161-TH J63A-212-065-261-JC J63A-212-065-261-JC1 J63A-212-065-261-TH
J63A-212-069-161-JC J63A-212-069-161-JC1 J63A-212-069-161-TH J63A-212-069-261-JC
J63A-212-069-261-JC1 J63A-212-069-261-TH
